Так как у меня под рукой не было полевых транзисторов p-канальных, то пришлось собрать логический элемент НЕ при помощи npn транзистора!
Прекрасно, что можно объединять Резисторно-транзисторную логику с КМОП логикой!

Таблица истинности:

Собрал схему НЕ-ИЛИ на двух полевых транзисторах (КП501А n-канальный) и обычном транзисторе (с945 npn):

npn транзистор с945 нужен для создания элемента НЕ

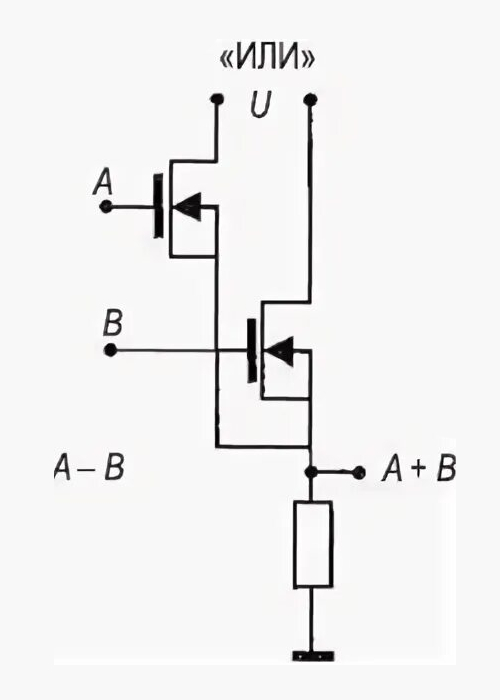

а полевые транзисторы создают элемент ИЛИ

———————————————————–

Фото:
